Створення та запуск саморобного літального апарата — це не просто дитяча забава, а захопливе знайомство з практичною аеродинамікою та фізикою повітряних потоків. Процес конструювання стимулює винахідливість, адже перетворення звичайних рейок і плівки на об’єкт, що підкорює висоту, вимагає точності та терпіння. Таке дозвілля ідеально підходить для активного відпочинку на свіжому повітрі, дозволяючи людям будь-якого віку відчути справжній азарт від керування вітром і насолодитися результатом власної праці.
Особливості вибору матеріалів для каркаса і полотна
Для створення надійного літального апарата критично важливо обирати компоненти, що поєднують у собі мінімальну вагу та достатню жорсткість. Основою конструкції служать легкі напрямні, які триматимуть форму під тиском вітру, а також обшивка, здатна вловлювати повітряні маси без зайвого опору.
Необхідний комплект для роботи:
- Дерев’яні рейки. Найкраще підходять бамбукові палички, тонкі соснові штапики або прути з лози діаметром до 1 см.
- Обшивка. Можна використовувати щільні сміттєві пакети, папір для креслення, нейлонову тканину або тонку поліетиленову плівку.
- Нитки та кріплення. Капроновий шнур, вощена нитка або міцна волосінь для вуздечки та леєра.
- Інструменти. Канцелярський ніж, ножиці, широкий скотч, клей для дерева або універсальний «Момент».
- Котушка. Пластикова або дерев’яна основа для зручного намотування нитки довжиною від 30 до 50 метрів.
На етапі вибору матеріалів варто уникати занадто важких металевих елементів, оскільки кожен зайвий грам погіршує льотні характеристики. Правильно підібрана комбінація легкої соснової рейки та поліетилену забезпечує конструкції необхідну еластичність, що дозволяє змію не ламатися при різких поривах вітру.

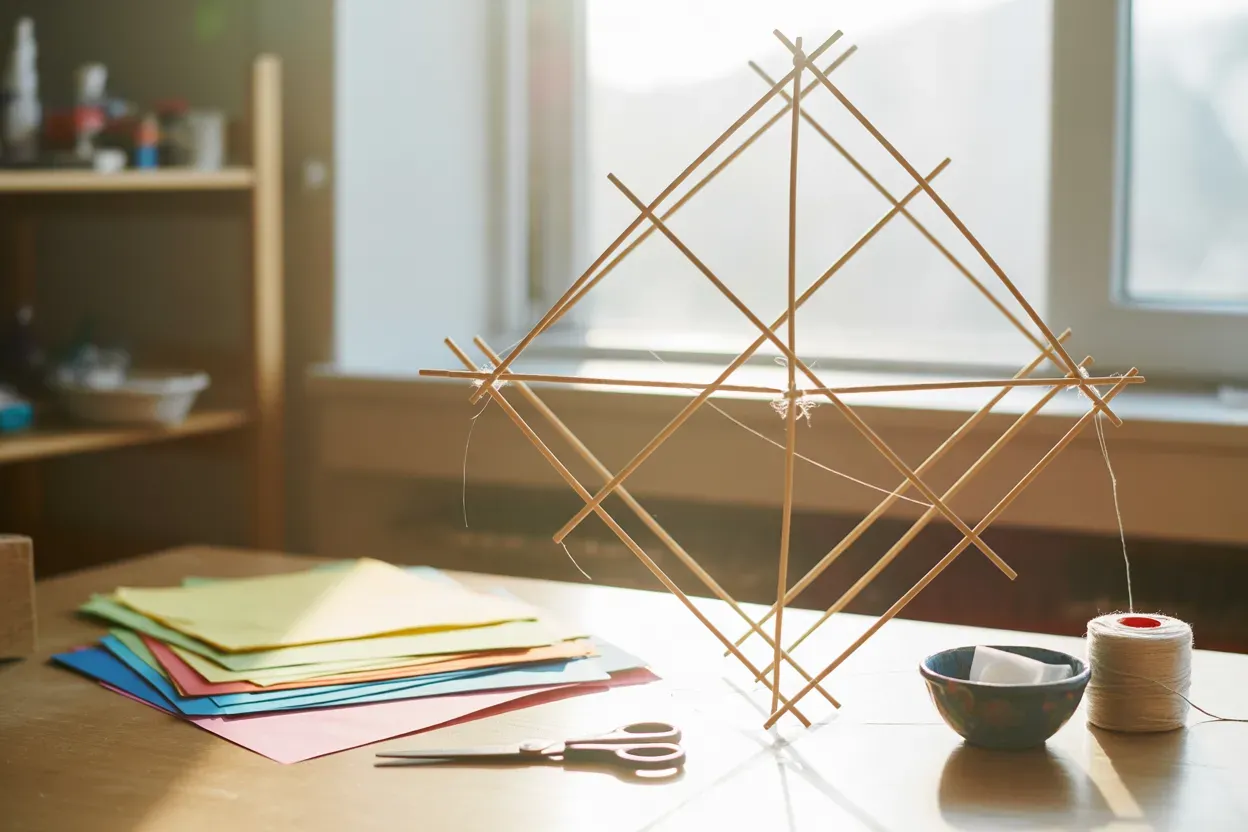

Як скласти класичну ромбоподібну модель

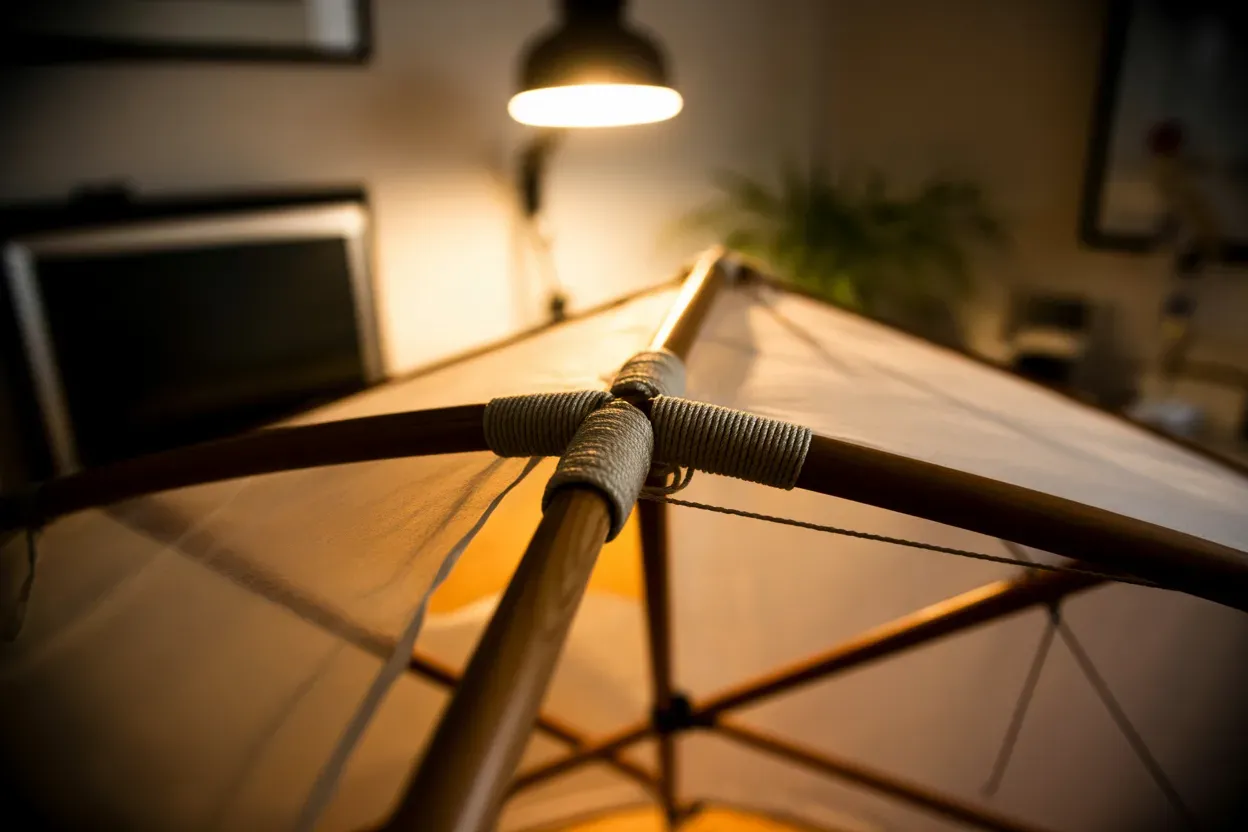

Збірка починається з виготовлення хрестовини, яка є силовим скелетом виробу. Для цього беруться дві планки різної довжини у пропорції 2:3, наприклад, 60 см та 90 см. Коротша рейка накладається на довшу на відстані приблизно однієї третини від її верхнього краю. Місце з’єднання потрібно міцно зафіксувати ниткою, просоченою клеєм, та додатково обмотати скотчем для запобігання перекосам під час польоту.
Наступним кроком є формування контуру літального апарата. На кінцях кожної рейки робляться невеликі насічки, через які пропускається міцна нитка по всьому периметру ромба. Важливо стежити, щоб натяг був рівномірним, а конструкція не деформувалася, зберігаючи симетрію щодо центральної осі.
Процес монтажу вітрила:

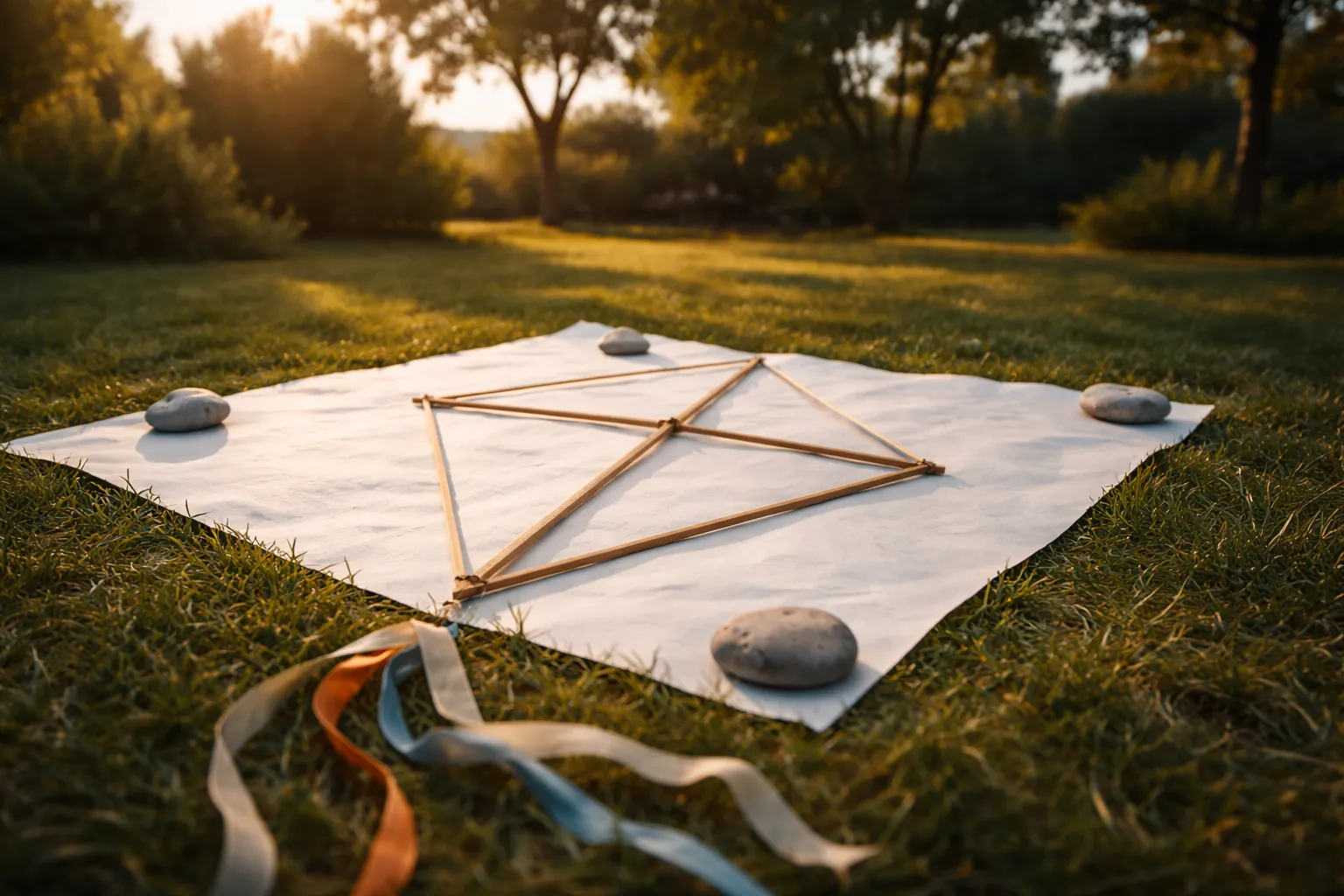

- Викрійка. Покладіть готовий каркас на розстелений поліетилен або папір і обведіть його з припуском 2–3 см.
- Фіксація. Загорніть краї матеріалу навколо натягнутої по периметру нитки і ретельно проклейте або закріпіть скотчем.
- Посилення кутів. У місцях, де кінці рейок впираються в обшивку, додайте кілька шарів клейкої стрічки для захисту від розривів.
Після завершення монтажу обшивки змій має виглядати як туго натягнуте вітрило. Будь-які провисання матеріалу створюватимуть зайву турбулентність, що заважатиме стабільному підйому, тому перевірка цілісності та натягу є обов’язковим фінальним штрихом перед встановленням системи керування.
Переваги прямокутної конструкції змія
Прямокутні моделі, відомі також як коробчасті або безкілеві, відрізняються підвищеною стабільністю завдяки паралельному розташуванню опорних елементів. Така конструкція зазвичай складається з двох основних вертикальних рейок та двох діагональних розпірок, що створюють жорстку площину. Це дозволяє змію краще витримувати нерівномірні повітряні потоки біля землі та швидше виходити на стабільну висоту.
| Параметр конструкції | Стандартне значення | Призначення |
|---|---|---|
| Довжина бічної рейки | 80 см | Формування вертикального профілю |
| Ширина полотна | 50 см | Створення підйомної сили |
| Площа вітрила | 0,4 м.кв | Оптимальна вага для вітру 4–6 м/с |
| Кут діагональних планок | 90 градусів | Забезпечення жорсткості рами |
Способи кріплення вуздечки та системи керування
Вуздечка — це найважливіша частина змія, яка визначає його положення в повітрі відносно горизонту. Для простої моделі найкраще підходить триточкова система кріплення: дві нитки фіксуються по краях поперечної рейки, а третя — у верхній частині центральної осі. Всі три кінці з’єднуються в один загальний вузол, до якого потім прив’язується основний леєр (довга нитка для тримання).
«Найменша похибка у центрі вуздечки призведе до того, що змій буде постійно падати на бік або крутитися навколо своєї осі. Точка з’єднання має знаходитися точно над поздовжньою лінією симетрії».
Стабілізація польоту за допомогою хвоста
Хвіст у повітряному змії виконує функцію не лише прикраси, а й важливого стабілізатора, що працює як кіль у літака. Він створює необхідний опір у нижній точці конструкції, вирівнюючи апарат при різких поривах вітру. Без хвоста більшість плоских зміїв стають некерованими та схильними до піке.
Оптимальна довжина хвоста має перевищувати висоту самого змія у 5–8 разів. Наприклад, якщо довжина вашого ромба складає 90 см, хвіст повинен бути не менше 4,5–5 метрів. Вага цього елемента також має значення. Занадто легкий хвіст не зможе втримати рівновагу, а надто важкий — не дозволить апарату набрати висоту.
Для покращення аеродинамічних властивостей на хвіст часто прив’язують паперові бантики або невеликі стрічки на відстані 15–20 см одна від одної. Ці елементи збільшують площу опору, роблячи політ більш плавним і величним навіть при нестабільному вітрі.
Як вибрати місце та погодні умови для запуску
Для успішного старту необхідно знайти максимально відкритий простір, де повітряні потоки не зустрічають перешкод. Великі поля, стадіони або піщані пляжі є пріоритетними місцями, оскільки відсутність будівель гарантує ламінарний (рівномірний) вітер без небезпечних вирів.
Вимоги до навколишнього середовища:
- Безпечна відстань. Мінімум 100 метрів від ліній електропередач, шосе та аеропортів.
- Відкритість. Відсутність високих дерев та парканів, які створюють “повітряні ями”.
- Сила вітру. Оптимальний діапазон для саморобних зміїв становить від 3 до 8 м/с.
При слабкому вітрі (менше 3 м/с) змій навряд чи підніметься вгору, а при сильному (понад 10 м/с) — виникає великий ризик пошкодження каркаса або розриву леєра. Визначити придатність умов можна за деревами: якщо листя активно шелестить, а тонкі гілки починають хитатися — настав ідеальний час для виходу на поле.
Правила безпечного підйому змія в небо
Найпростіше запускати змія вдвох, коли одна людина тримає котушку, а інша — сам апарат. Помічник має відійти на 15–20 метрів за напрямком вітру, тримаючи змія перед собою так, щоб вітер дув йому в спину, а змію — у полотно. За командою помічник відпускає конструкцію, а пілот різко, але плавно тягне нитку на себе, змушуючи апарат «спіймати» потік.
Алгоритм дій під час запуску:
- Позиціювання. Станьте спиною до вітру, тримаючи котушку в руках.
- Старт. Почекайте стабільного пориву і дайте команду помічнику відпустити змія.
- Набір висоти. Якщо змій починає падати, зробіть кілька кроків назад, підтягуючи нитку.
- Керування. Коли апарат досягне стабільних потоків, поступово розмотуйте леєр, підтримуючи його в натягнутому стані.
Якщо ви запускаєте змія самотужки, поставте його на землю під нахилом, спираючи на каркас, і відбігайте проти вітру, поступово відпускаючи нитку. Головне правило безпеки — ніколи не намотуйте леєр на руку, оскільки при різкому пориві міцна нитка може серйозно травмувати шкіру або пальці.
Досягнення максимальної висоти залежить від тонкого балансу між вагою апарата, площею його вітрила та точністю налаштування кута атаки через вуздечку. Вибір моделі має диктуватися силою вітру у вашому регіоні: легкий ромб ідеально підійде для слабких літніх бризів, тоді як жорсткий прямокутний змій краще проявить себе на відкритому узбережжі чи в степу. Правильно зібраний змій — це результат уваги до деталей, де кожен бантик на хвості та кожен вузол на рамі працюють на спільну мету — стабільне підкорення неба.
