Навичка самостійного монтажу вимикача світла є базовою для будь-якого господаря, адже вона дозволяє оперативно вирішувати побутові проблеми без залучення фахівців. Розуміння принципів роботи домашньої електромережі не лише економить кошти, а й суттєво підвищує загальний рівень комфорту та безпеки в оселі. Правильний монтаж механізмів керування освітленням є критично важливим для стабільної роботи всієї системи, оскільки некоректне з’єднання контактів може призвести до короткого замикання або перегріву проводки. Оволодіння цією технікою гарантує впевненість у надійності електротехнічного обладнання та довговічність експлуатації освітлювальних приладів у вашому домі.
Необхідний інструментарій та засоби захисту
Для якісного виконання робіт необхідно заздалегідь підготувати набір технічних засобів, які дозволять провести монтаж швидко та без пошкодження тендітних деталей вимикача. Використання спеціалізованого обладнання мінімізує ризики травматизму та забезпечує щільне прилягання контактних груп.
Перелік базового інструментарію:
- Індикаторна викрутка. Необхідна для визначення фазного провідника та перевірки відсутності напруги на клемах.
- Набір викруток. Шліцова (пласка) та хрестова викрутки потрібні для фіксації затискачів та кріплення супорта.
- Пасатижі. Використовуються для вирівнювання жил, формування петель або короткого підрізання дротів.
- Стрипер. Спеціальний інструмент для зняття ізоляції, який запобігає пошкодженню мідної або алюмінієвої жили.
- Ніж монтажний. Допоміжний засіб для очищення контактів у разі відсутності професійного знімача ізоляції.
Особливу увагу слід приділити безпеці: кожен ручний інструмент повинен мати сертифіковане діелектричне покриття ручок, розраховане на напругу до 1000V. Це захистить майстра від випадкового ураження струмом у разі несправності мережі. Використання засобів індивідуального захисту, таких як прогумовані рукавички, додасть додатковий рівень безпеки при контакті з елементами електропроводки.
Для фінальної перевірки працездатності мережі та точного вимірювання напруги рекомендується використовувати цифровий мультиметр. Цей прилад дозволяє переконатися, що напруга в мережі 220V стабільна, а також допомагає виявити приховані обриви провідників або поганий контакт у розподільній коробці перед остаточним закріпленням вимикача.
Технічні правила безпечної експлуатації електромережі
Першим і найважливішим етапом будь-яких електромонтажних робіт є повне знеструмлення об’єкта. Недостатньо просто вимкнути світло клавішею — необхідно перейти до розподільного щитка та перевести автоматичний вимикач, що відповідає за групу освітлення, у положення “OFF”. Після цього обов’язково виконується алгоритм перевірки: за допомогою індикаторної викрутки або мультиметра слід торкнутися контактів, щоб остаточно впевнитися у відсутності живлення на місці проведення робіт.
Категорично забороняється проводити будь-які маніпуляції з електропроводкою, якщо мережа перебуває під напругою, оскільки це створює пряму загрозу для життя та здоров’я людини.

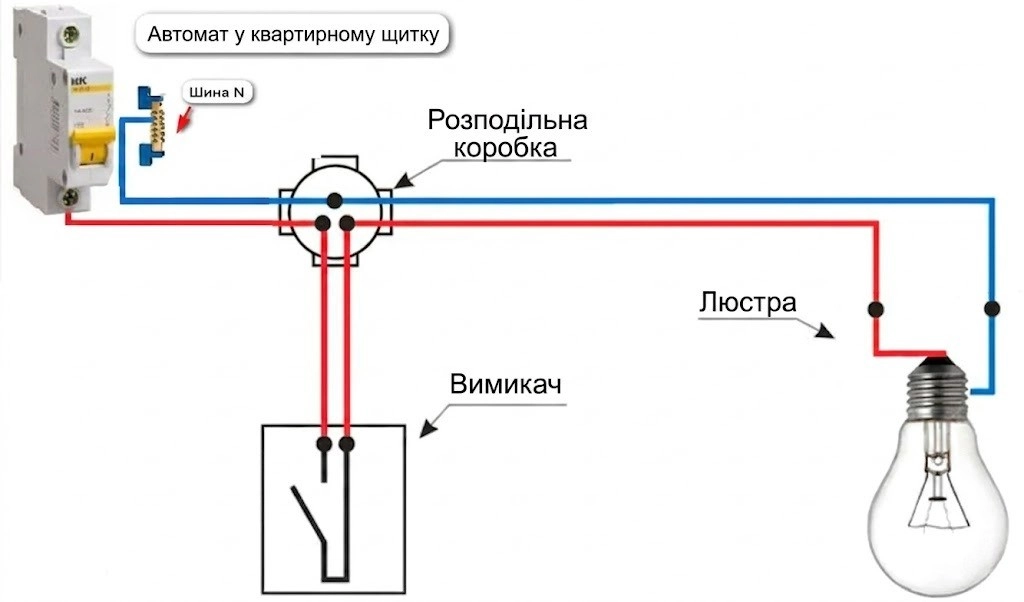

Ключове технічне правило професійного монтажу полягає в тому, що вимикач завжди встановлюється виключно в розрив фазного дроту (L), а не нульового (N). Така схема гарантує, що при вимкненому положенні пристрою на патроні лампи буде відсутня напруга. Це дозволяє безпечно виконувати заміну згорілої лампочки, не ризикуючи отримати удар струмом при випадковому дотику до металевих частин світильника.
Пам’ятайте, що нехтування правилом розриву фази є грубою помилкою, яка робить систему освітлення потенційно небезпечною навіть при вимкненому світлі.
Маркування та призначення провідників
Сучасна електропроводка в Україні маркується згідно з державними стандартами (ДСТУ), що значно спрощує процес ідентифікації призначення кожного дроту під час монтажу.
| Назва провідника | Маркування (код) | Колір ізоляції |
|---|---|---|
| Фаза | L | Коричневий, чорний або білий |
| Нуль (нейтраль) | N | Синій або блакитний |
| Заземлення | PE | Жовто-зелений |
Кожен провідник виконує свою специфічну функцію: фаза (L) несе електричний потенціал до пристрою, нуль (N) забезпечує замкненість ланцюга та повернення струму, а заземлення (PE) відповідає за відведення небезпечного потенціалу у разі пошкодження ізоляції приладу. Правильне розрізнення цих ліній запобігає помилкам, які можуть призвести до короткого замикання або некоректної роботи ПЗВ (пристрою захисного відключення).
У житлових будинках найчастіше зустрічаються мідні жили, які мають кращу провідність та пластичність порівняно з алюмінієвими. Алюмінієва проводка характерна для будинків старого фонду; вона є більш крихкою і потребує особливої обережності при затягуванні гвинтів, оскільки метал має властивість “текти” під тиском, що з часом послаблює контакт. При з’єднанні міді та алюмінію обов’язково використовуйте спеціальні клемники, щоб уникнути окислення металів у місці прямого контакту.
Конструктивні особливості механізмів керування світлом
Сучасний вимикач — це розбірний пристрій, що складається з декоративної рамки, однієї або декількох клавіш та внутрішнього робочого механізму, який безпосередньо комутує електричний ланцюг. Основою механізму є супорт (металевий або пластиковий каркас), що фіксується в підрозетнику.
Основні типи контактних з’єднань:
- Гвинтові затискачі. Дріт фіксується за допомогою гвинта; такий тип вважається надійним для алюмінієвої проводки, оскільки дозволяє періодично підтягувати з’єднання.
- Самозатискні клеми. Пружинний механізм автоматично затискає вставлену жилу, що забезпечує швидкий монтаж та стабільний тиск на дріт.
- Комбіновані системи. Зустрічаються в дизайнерських серіях, поєднуючи зручність швидкого монтажу з можливістю додаткової фіксації.
Одноклавішні моделі мають два контакти (вхід та вихід), тоді як двоклавішні оснащені трьома — одним спільним входом для фази та двома незалежними виходами. Це дозволяє керувати двома окремими групами ламп з однієї точки. Внутрішня будова розрахована на певну силу струму (зазвичай 10A), що дозволяє витримувати навантаження до 2.2 кВт, чого цілком достатньо для будь-якої побутової системи освітлення.
Корпуси якісних механізмів виготовляються з термостійкого пластику або технічної кераміки. Ці матеріали не підтримують горіння та здатні витримувати значні температурні навантаження у разі виникнення іскріння при поганому контакті. Керамічні основи частіше зустрічаються у бюджетних сегментах, тоді як преміальні бренди використовують високотехнологічні полікарбонати, стійкі до механічних ударів та ультрафіолету.
Алгоритм монтажу одноклавішного пристрою
Процес встановлення починається з підготовки монтажної коробки (підрозетника), яка вже повинна бути надійно вмонтована в стіну. Переконайтеся, що дріт має достатній запас довжини (близько 10–15 см) для зручного маніпулювання механізмом, але не є занадто довгим, щоб не заважати встановленню всередину коробки.
Послідовність виконання робіт:

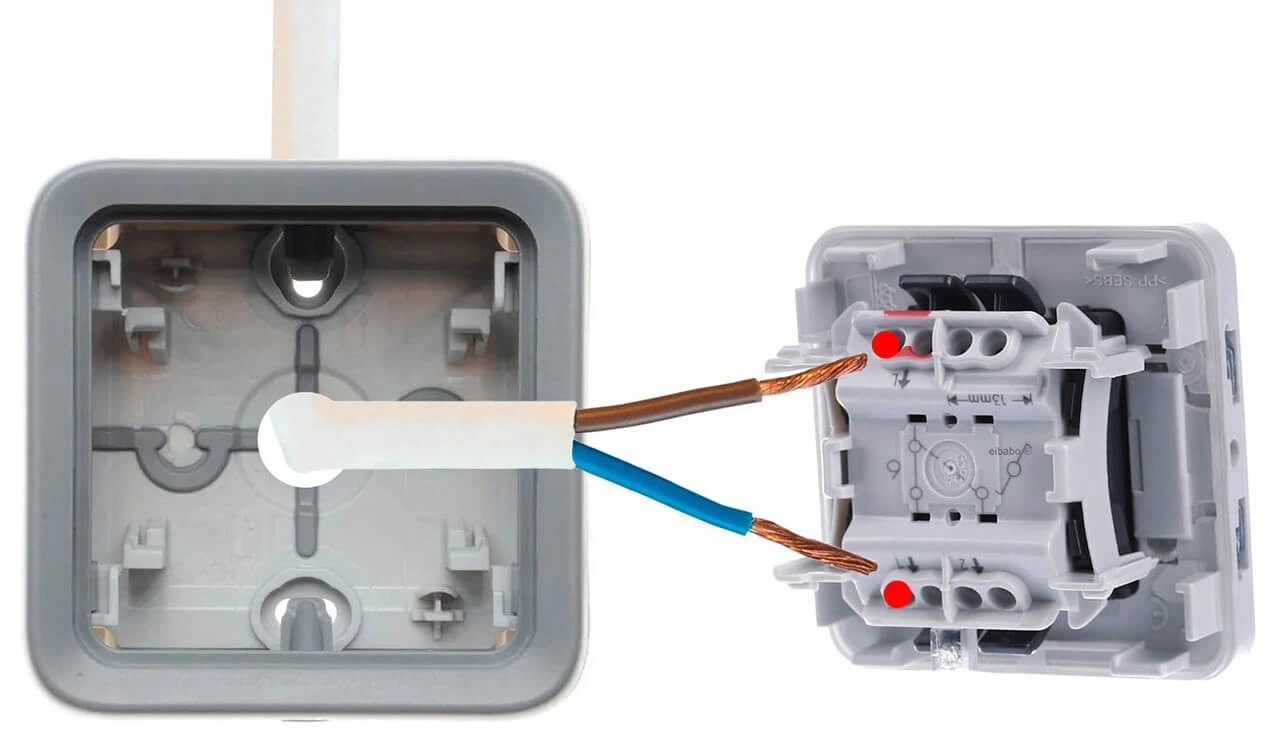

- Зачищення жил. Зніміть ізоляцію з кінців дротів на відстані 8–10 мм за допомогою стрипера.
- Підключення фази. Вставте вхідний фазний провід (зазвичай коричневий) у клему з позначкою “L” або “In”.
- Підключення виходу. Вихідний дріт, що веде до світильника, зафіксуйте у другій клемі (позначена стрілкою).
- Фіксація механізму. Обережно вставте пристрій у підрозетник, розводячи дроти по боках, щоб вони не перетискалися.
- Вирівнювання. Затягніть розпірні лапки або кріпильні гвинти, контролюючи рівне положення супорта за допомогою рівня.
- Збирання. Встановіть декоративну рамку та зафіксуйте клавішу легким натисканням до характерного клацання.
Під час затягування гвинтів важливо знайти баланс: надмірне зусилля може зірвати різьбу або пошкодити жилу, а слабкий контакт призведе до нагрівання та обгорання ізоляції. Якщо ви використовуєте багатожильний дріт, його кінці обов’язково потрібно опресувати наконечниками (НШВІ), щоб забезпечити монолітність контакту в затискачі.
На завершення перевірте хід клавіші — вона повинна рухатися плавно, без заїдань. Якщо клавіша чіпляється за рамку, необхідно трохи послабити гвинти кріплення супорта і змістити його в потрібний бік, після чого знову зафіксувати. Правильно змонтований вимикач стоїть нерухомо і не хитається при натисканні.
Специфіка підключення вимикачів на дві та три клавіші
Двоклавішні та триклавішні моделі використовуються для розділення освітлення на кілька зон або керування багатоламповими люстрами. Головна відмінність полягає в тому, що фазний сигнал від розподільної коробки приходить на одну загальну клему, а після механізму розділяється на два або три незалежні канали, кожен з яких живить свою групу ламп.
| Тип вимикача | Кількість клем (контактів) |
|---|---|
| Одноклавішний | 2 (1 вхід / 1 вихід) |
| Двоклавішний | 3 (1 вхід / 2 виходи) |
| Триклавішний | 4 (1 вхід / 3 виходи) |
При підключенні двоклавішного пристрою важливо не переплутати спільну клему з вихідними. Спільний контакт зазвичай розташований окремо від інших або позначений літерою “L”. Вихідні клеми часто позначаються цифрами “1” та “2” або стрілками, спрямованими від центру. Якщо переплутати вхід з виходом, клавіші працюватимуть залежно одна від одної, що є помилкою монтажу.
Особливу увагу приділіть укладанню проводки: велика кількість дротів (три або чотири жили) займає чимало місця в стандартному підрозетнику. Рекомендується складати дроти “гармошкою” за механізмом, уникаючи гострих вигинів біля самих клем. Це запобіжить випадковому вириванню жили з гнізда при встановленні або перетисканню ізоляції металевими деталями супорта.
Для триклавішних вимикачів, що часто ставляться для керування світлом у ванній, туалеті та коридорі з однієї точки, доцільно використовувати п’ятижильний кабель. Це дозволить зберегти єдину кольорову схему та полегшить майбутній ремонт чи обслуговування системи освітлення.
Функціонування та інтеграція «майстер-вимикачів»
Система «Майстер-вимикач» — це сучасне рішення для енергоефективності, що дозволяє одним натисканням знеструмити всі освітлювальні прилади в помешканні при виході з дому.
Принцип роботи такої системи базується на розриві загальної лінії живлення всіх груп світла. Оскільки звичайний вимикач не розрахований на сумарне навантаження всієї квартири, підключення здійснюється через контактор (магнітний пускач) або імпульсне реле, встановлене в електричному щитку. Сам вимикач у цьому випадку виконує роль керуючого елемента, який подає сигнал на силове реле.
Для реалізації такого сценарію необхідно передбачити окрему кабельну лінію від щитка до місця встановлення “майстер-клавіші”, яка зазвичай розташовується біля вхідних дверей. Це вимагає ретельного планування ще на етапі проектування електропроводки, оскільки інтегрувати таку систему в готову мережу без штроблення стін вкрай складно. Сучасні виробники, такі як livolo.in.ua, пропонують також бездротові рішення, що працюють по радіоканалу.
Окрім комфорту, такий підхід значно підвищує рівень пожежної безпеки, адже виключає ймовірність того, що в порожньому домі залишаться увімкненими лампи, які можуть перегрітися або спричинити несправність у разі стрибка напруги.
Тестування та введення системи в експлуатацію
Після завершення механічного монтажу необхідно провести ретельну перевірку системи перед постійним використанням. Поверніться до розподільного щитка та увімкніть автоматичний вимикач. Перше вмикання світла варто проводити, не торкаючись безпосередньо внутрішніх частин, навіть якщо встановлена декоративна панель.
Порядок пусконалагоджувальних робіт:
- Візуальний контроль. При натисканні клавіші не повинно бути чутно тріскоту, а всередині механізму не має виникати видимого іскріння.
- Перевірка положення. Переконайтеся, що світло вмикається при натисканні клавіші вгору (або вниз, залежно від прийнятого стандарту у вашій оселі).
- Тест нагріву. Залиште світло увімкненим на 10–15 хвилин, після чого обережно перевірте температуру клавіші — вона повинна залишатися холодною.
- Механічна стійкість. Перевірте, чи не зміщується рамка при інтенсивному натисканні; вона повинна щільно прилягати до стіни без щілин.
Якщо ви помітили миготіння ламп або відчули запах горілого пластику, негайно вимкніть живлення та перевірте надійність затягування контактних гвинтів. Найчастіше причиною несправностей є саме слабкий контакт або потрапляння ізоляції під притискну пластину клеми.
Чи готовий ваш дім до безпечного оновлення електрофурнітури?
Дотримання технології монтажу та вибір сертифікованих комплектуючих є запорукою спокою кожного мешканця. Розуміння фундаментальної різниці між фазою та нулем, а також чітке слідування схемі конкретного виробу, гарантує не лише справну роботу кожної лампи, а й високу пожежну безпеку всього приміщення. Незалежно від обраної складності системи керування світлом — від простої клавіші до інтелектуального майстер-вимикача — уважність до деталей та правильний інструмент забезпечать професійний результат, який служитиме роками без необхідності додаткового ремонту чи втручання фахівців.
